আইসি সাবস্ট্র্যাট পিসিবি
Created with Pixso. আইসি সাবস্ট্র্যাট মোবাইল ফোনের জন্য মাল্টিলেয়ার রিফাইড পিসিবি ইএমএমসি প্যাকেজ সাবস্ট্র্যাট

আইসি সাবস্ট্র্যাট মোবাইল ফোনের জন্য মাল্টিলেয়ার রিফাইড পিসিবি ইএমএমসি প্যাকেজ সাবস্ট্র্যাট

ব্র্যান্ড নাম: TECircuit
মডেল নম্বর: TEC0211
MOQ: ১ পিসি
মূল্য: USD 1.99 ~ USD9.99/pcs
বিতরণ সময়: 5-15 ওয়াটক দিন
অর্থ প্রদানের শর্তাবলী: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ব্র্যান্ড:
Shenzhen Tecircuit Electronics Co., Ltd
পণ্যের ধরন:
পিসিবি, উচ্চ ফ্রিকোয়েন্সি বোর্ড, রিজিড পিসিবি, অনমনীয় বোর্ড, নমনীয় বোর্ড, অনমনীয়-ফ্লেক্স পিসিবি,
আইটেম নংঃ.:
R0079
সেবা:
PCBA পরিষেবা
প্যাকেজিং বিবরণ:
ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স
যোগানের ক্ষমতা:
৫০০০০ পিসি/মাস
বিশেষভাবে তুলে ধরা:

মোবাইল ফোনের মাল্টিলেয়ার রিজিড পিসিবি

,

আইসি সাবস্ট্র্যাট মোবাইল ফোনের পিসিবি

পণ্যের বর্ণনা

প্রোডাক্টের ছবি

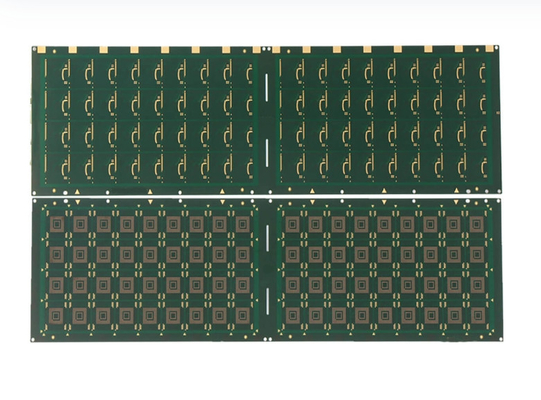

আইসি সাবস্ট্র্যাট মোবাইল ফোনের জন্য মাল্টিলেয়ার রিফাইড পিসিবি ইএমএমসি প্যাকেজ সাবস্ট্র্যাট 0









TECircuit সম্পর্কে



পাওয়া গেছে:TECircuit ১৯৯১ সাল থেকে কাজ করছে।2004.

অবস্থান:চীনের শেনঝেন শহরে অবস্থিত একটি ইলেকট্রনিক্স উৎপাদন পরিষেবা (ইএমএস) প্রদানকারী।


আইটেমঃকাস্টমাইজযোগ্য EMS PCB,অফারএকটি সম্পূর্ণ পরিসীমাএক-স্টপ
দোকান সেবা।

সার্ভিসঃ
প্রিন্ট সার্কিট বোর্ড (পিসিবি) এবং মুদ্রিত সার্কিট বোর্ড সমাবেশ ((পিসিবিএ), নমনীয় মুদ্রিত সার্কিট বোর্ডএফপিসি), উপাদান সরবরাহ,
বক্স-বিল্ডিং, টেস্টিং।


গুণমান নিশ্চিতকরণঃ ইউএল,আইএসও ৯০০১,আইএসও ১৪০০১,আইএসও13485, আইটিএএফ ১৬৯৪৯ এবং ROHS এবং REACH এর সাথে সম্মতি।

কারখানার ছবি:
কোম্পানির নিজস্ব কারখানাঃ ৫০,০০০ বর্গমিটার; কর্মচারীঃ ৯৩০+; মাসিক উৎপাদন ক্ষমতাঃ ১০০,০০০ বর্গমিটার



পণ্য অ্যাপ্লিকেশন

  • অ্যাপ্লিকেশন প্রসেসর:

    • স্মার্টফোনের প্রধান প্রসেসিং ইউনিটগুলিতে ব্যবহৃত হয়, যা উচ্চ-কার্যকারিতা কম্পিউটিং এবং মাল্টিটাস্কিং ক্ষমতা সক্ষম করে।
  • বেসব্যান্ড প্রসেসর:

    • সেলুলার সংযোগ এবং ডেটা ট্রান্সমিশন সহ ওয়্যারলেস যোগাযোগ পরিচালনার জন্য দায়ী উপাদানগুলিতে সংহত।
  • পাওয়ার ম্যানেজমেন্ট IC:

    • ব্যাটারি ব্যবহার এবং চার্জিং দক্ষতা অপ্টিমাইজ করার জন্য পাওয়ার ম্যানেজমেন্ট সলিউশনে ব্যবহৃত হয়।
  • আরএফ মডিউল:

    • ওয়াই-ফাই, ব্লুটুথ এবং জিপিএসের জন্য রেডিও ফ্রিকোয়েন্সি উপাদানগুলিতে ব্যবহৃত হয়, সংযোগের বৈশিষ্ট্যগুলি উন্নত করে।
  • ক্যামেরা মডিউল:

    • উচ্চ মানের ফটোগ্রাফির জন্য ইমেজ প্রসেসিং এবং সেন্সর ইন্টারফেসের জন্য সমর্থনকারী সাবস্ট্র্যাটে সংহত।
  • মেমরি মডিউল:

    • র্যাম এবং ফ্ল্যাশ মেমরির জন্য সাবস্ট্র্যাটে ব্যবহার করা হয়, যা দ্রুত ডেটা স্টোরেজ এবং পুনরুদ্ধারকে সহজ করে তোলে।
  • প্রদর্শন ড্রাইভার:

    • ডিসপ্লে পরিচালনা করে এমন সার্কিটগুলিতে ব্যবহৃত হয়, উচ্চ রেজোলিউশন এবং টাচস্ক্রিনের প্রতিক্রিয়াশীলতা নিশ্চিত করে।
  • অডিও প্রসেসিং চিপ:

    • অডিও আইসিতে সংহত যা শব্দ মান উন্নত করে এবং উন্নত অডিও বৈশিষ্ট্যগুলিকে সমর্থন করে।
  • সেন্সর:

    • ফিঙ্গারপ্রিন্ট স্ক্যানার, অ্যাক্সিলরোমিটার এবং জাইরোস্কোপ সহ বিভিন্ন সেন্সরের জন্য সাবস্ট্র্যাটে ব্যবহৃত হয়।
  • সংযোগ সমাধান:

    • এনএফসি (নিয়র ফিল্ড কমিউনিকেশন) এবং অন্যান্য সংযোগ প্রযুক্তির জন্য সাবস্ট্র্যাটে ব্যবহৃত হয়।



পণ্যের বৈশিষ্ট্য

  1. উচ্চ ঘনত্ব:

    • আধুনিক স্মার্টফোনের জন্য অপরিহার্য একটি কম্প্যাক্ট স্পেসে অনেক সংখ্যক সংযোগ স্থাপন করার জন্য ডিজাইন করা হয়েছে।
  2. তাপীয় ব্যবস্থাপনা:

    • উচ্চ পারফরম্যান্স উপাদানগুলির জন্য সর্বোত্তম অপারেটিং তাপমাত্রা বজায় রাখার জন্য কার্যকর তাপ অপসারণ প্রক্রিয়া রয়েছে।
  3. স্বল্প প্রফাইল:

    • কমপ্যাক্ট ডিজাইনগুলি কার্যকারিতা হ্রাস না করেই পাতলা মোবাইল ডিভাইসে সংহত করতে সক্ষম করে।
  4. সিগন্যাল অখণ্ডতা:

    • সিগন্যাল হ্রাস এবং হস্তক্ষেপকে হ্রাস করার জন্য ডিজাইন করা হয়েছে, উচ্চ গতির ডেটা সংক্রমণের জন্য নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
  5. খরচ-কার্যকারিতা:

    • উচ্চ-ভলিউম উত্পাদনের জন্য উপযুক্ত, উত্পাদন খরচ সঙ্গে পারফরম্যান্স ভারসাম্য।
  6. স্থায়িত্ব:

    • যান্ত্রিক চাপ এবং পরিবেশগত অবস্থার প্রতিরোধের জন্য নির্মিত, দৈনন্দিন ব্যবহারে নির্ভরযোগ্যতা নিশ্চিত করে।
  7. সামঞ্জস্য:

    • বিভিন্ন সেমিকন্ডাক্টর উপকরণ এবং প্রযুক্তির সাথে ব্যবহার করা যেতে পারে, নকশা নমনীয়তা বৃদ্ধি করে।
  8. কাস্টমাইজযোগ্যতা:

    • বিশেষ নকশা প্রয়োজনীয়তা এবং অ্যাপ্লিকেশন চাহিদা পূরণ, উদ্ভাবনী বৈশিষ্ট্য সমর্থন।
  9. মানদণ্ডের সাথে সম্মতি:

    • পারফরম্যান্স, নিরাপত্তা এবং পরিবেশগত নিয়মাবলী অনুযায়ী শিল্পের মান পূরণ করতে নির্মিত।
  10. সহজ সমাবেশ:

    • অটোমেটেড সমাবেশ প্রক্রিয়ার সাথে সামঞ্জস্যের জন্য ডিজাইন করা হয়েছে, উৎপাদন দক্ষতা উন্নত করে।





প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একটি উদ্ধৃতি জন্য কি প্রয়োজন?
উত্তর:
PCB: QTY, Gerber ফাইল, এবং প্রযুক্তিগত প্রয়োজনীয়তা ((উপাদান/পৃষ্ঠ শেষ চিকিত্সা/রূপা বেধ/বোর্ড বেধ,...)
PCBA: PCB তথ্য, BOM, ((পরীক্ষার নথি...)

প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ফাইল ফর্ম্যাট গ্রহণ করেন?
উত্তর:
পিসিবি গারবার ফাইল
PCB এর জন্য BOM তালিকা
পিসিবিএ পরীক্ষার পদ্ধতি


প্রশ্ন ৩ঃ আমার ফাইলগুলো কি নিরাপদ?
উত্তর:
আপনার ফাইলগুলি সম্পূর্ণ নিরাপদ এবং সুরক্ষিত রাখা হয়। আমরা পুরো প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের জন্য আইপি রক্ষা করি। গ্রাহকদের সমস্ত নথি কখনও তৃতীয় পক্ষের সাথে ভাগ করা হয় না।

প্রশ্ন 4: শিপমেন্ট পদ্ধতি কি?
উত্তর:

আমরা FedEx / DHL / TNT / UPS সরবরাহ করতে পারি। এছাড়াও, গ্রাহক সরবরাহিত শিপিং পদ্ধতি গ্রহণযোগ্য।

Q5: পেমেন্ট পদ্ধতি কি?
উত্তর:
অগ্রিম টেলিগ্রাফিক ট্রান্সফার (অগ্রিম TT, T/T), PayPal গ্রহণযোগ্য।

পণ্যের বর্ণনা

স্পেসিফিকেশনঃ
পিসিবি স্তরঃ ১-৪২ স্তর
পিসিবি উপাদানঃ CEM1, CEM3, Rogers, FR-4, উচ্চ Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন মুক্ত
পিসিবি সর্বোচ্চ বোর্ড আকারঃ ৬২০ মিমি*১১০০ মিমি
পিসিবি সার্টিফিকেটঃ RoHS নির্দেশিকা-সম্মত
পিসিবি বেধঃ 1.6 ±0.1 মিমি
আউট স্তর তামা বেধঃ 0.৫-৫ ওনস
অভ্যন্তরীণ স্তর তামা বেধঃ 0.৫-৪ ওনস
পিসিবি সর্বোচ্চ বোর্ড বেধঃ 6.0 মিমি
ন্যূনতম গর্তের আকারঃ 0.২০ মিমি
ন্যূনতম লাইন প্রস্থ/স্পেসঃ ৩/৩ মিলি
মিনি. এস/এম পিচ: 0.১ মিমি ((৪ মিলি)
প্লেট বেধ এবং এপারচার অনুপাত: 30:1
ন্যূনতম গর্ত তামাঃ ২০ মাইক্রোমিটার
হোল ডায়া। সহনশীলতা (পিটিএইচ): ±0.075mm(3mil)
হোল ডায়া। সহনশীলতা ((NPTH): ±0.05 মিমি (2 মিলি)
গর্তের অবস্থানের বিচ্যুতিঃ ±0.05 মিমি (2 মিলি)
সামঞ্জস্যতাঃ ±0.05 মিমি (2 মিলি)
পিসিবি সোল্ডার মাস্কঃ কালো, সাদা, হলুদ
পিসিবি পৃষ্ঠ সমাপ্তঃ HASL সীসা মুক্ত, ডুব ENIG, কেম টিন, ফ্ল্যাশ গোল্ড, OSP, গোল্ড আঙুল, Peelable, ডুব সিলভার
কিংবদন্তিঃ সাদা
ই-টেস্টঃ ১০০% এওআই, এক্স-রে, ফ্লাইং প্রোব টেস্ট।
রূপরেখা: রুট এবং স্কোর/ভি-কাট
পরিদর্শন মানঃ আইপিসি-এ-৬১০সিসি ক্লাস-২
সার্টিফিকেটঃ UL (E503048),ISO9001/ISO14001/IATF16949
প্রবাহিত প্রতিবেদন: চূড়ান্ত পরিদর্শন, ই-পরীক্ষা, সোল্ডারযোগ্যতা পরীক্ষা, মাইক্রো বিভাগ এবং আরও অনেক কিছু
