আইসি সাবস্ট্র্যাট পিসিবি
Created with Pixso. মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড পিসিবি স্ট্রিপ ব্লাইন্ড ভায়াস নরম স্বর্ণ

মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড পিসিবি স্ট্রিপ ব্লাইন্ড ভায়াস নরম স্বর্ণ

ব্র্যান্ড নাম: TECircuit
মডেল নম্বর: TEC0207
MOQ: ১ পিসি
মূল্য: USD 1.99 ~ USD9.99/pcs
বিতরণ সময়: 5-15 ওয়াটক দিন
অর্থ প্রদানের শর্তাবলী: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ব্র্যান্ড:
Shenzhen Tecircuit Electronics Co., Ltd
পণ্যের ধরন:
পিসিবি, উচ্চ ফ্রিকোয়েন্সি বোর্ড, রিজিড পিসিবি, অনমনীয় বোর্ড, নমনীয় বোর্ড, অনমনীয়-ফ্লেক্স পিসিবি,
আইটেম নংঃ.:
R0075
সেবা:
PCBA পরিষেবা
প্যাকেজিং বিবরণ:
ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স
যোগানের ক্ষমতা:
৫০০০০ পিসি/মাস
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড

,

সফট গোল্ড আইসি সাবস্ট্র্যাট পিসিবি বোর্ড

পণ্যের বর্ণনা

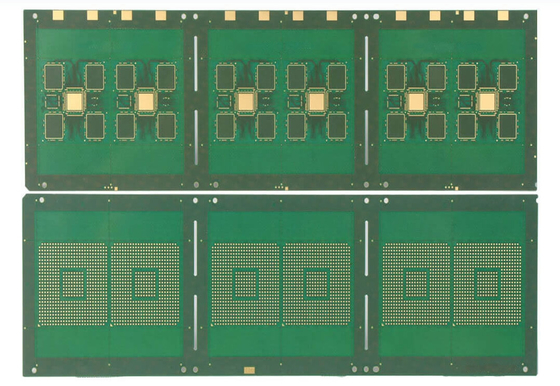

প্রোডাক্টের ছবি





মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড পিসিবি স্ট্রিপ ব্লাইন্ড ভায়াস নরম স্বর্ণ 0









TECircuit সম্পর্কে



পাওয়া গেছে:TECircuit ১৯৯১ সাল থেকে কাজ করছে।2004.

অবস্থান:চীনের শেনঝেন শহরে অবস্থিত একটি ইলেকট্রনিক্স উৎপাদন পরিষেবা (ইএমএস) প্রদানকারী।


আইটেমঃকাস্টমাইজযোগ্য EMS PCB,অফারএকটি সম্পূর্ণ পরিসীমাএক-স্টপ
দোকান সেবা।

সার্ভিসঃ
প্রিন্ট সার্কিট বোর্ড (পিসিবি) এবং মুদ্রিত সার্কিট বোর্ড সমাবেশ ((পিসিবিএ), নমনীয় মুদ্রিত সার্কিট বোর্ডএফপিসি), উপাদান সরবরাহ,
বক্স-বিল্ডিং, টেস্টিং।


গুণমান নিশ্চিতকরণঃ ইউএল,আইএসও ৯০০১,আইএসও ১৪০০১,আইএসও13485, আইটিএএফ ১৬৯৪৯ এবং ROHS এবং REACH এর সাথে সম্মতি।

কারখানার ছবি:
কোম্পানির নিজস্ব কারখানাঃ ৫০,০০০ বর্গমিটার; কর্মচারীঃ ৯৩০+; মাসিক উৎপাদন ক্ষমতাঃ ১০০,০০০ বর্গমিটার



পণ্য অ্যাপ্লিকেশন



  • উচ্চ ঘনত্বের ইন্টারকানেক্ট (এইচডিআই) পিসিবি:

    • এইচডিআই ডিজাইনে ব্যবহার করা হয় যেখানে স্থান সীমিত, একটি ছোট এলাকায় আরও সংযোগের অনুমতি দেয়।
  • মোবাইল ডিভাইস:

    • স্মার্টফোন এবং ট্যাবলেটে ইন্টিগ্রেটেড যাতে স্পেস অপ্টিমাইজ করা যায় এবং সিগন্যালের পথ কমাতে পারফরম্যান্স উন্নত করা যায়।
  • ভোক্তা ইলেকট্রনিক্স:

    • স্মার্ট টিভি, গেমিং কনসোল এবং পোশাকের মতো ডিভাইসে ব্যবহার করা হয়, আকার হ্রাস করার সময় কার্যকারিতা বাড়ায়।
  • চিকিৎসা সরঞ্জাম:

    • উন্নত মেডিকেল সরঞ্জামগুলিতে ব্যবহৃত হয় যার জন্য কমপ্যাক্ট ডিজাইন এবং নির্ভরযোগ্য পারফরম্যান্স প্রয়োজন, যেমন ডায়াগনস্টিক সরঞ্জাম এবং ইমেজিং সিস্টেম।
  • অটোমোটিভ ইলেকট্রনিক্স:

    • ইলেকট্রনিক কন্ট্রোল ইউনিট (ইসিইউ), ইনফোটেন্টেইনমেন্ট সিস্টেম এবং নিরাপত্তা বৈশিষ্ট্যগুলিতে সংহত, যেখানে নির্ভরযোগ্যতা এবং স্থান দক্ষতা অত্যন্ত গুরুত্বপূর্ণ।
  • টেলিযোগাযোগ সরঞ্জাম:

    • এটি বেস স্টেশন, রাউটার এবং সুইচগুলিতে ব্যবহৃত হয়, যা কম বিলম্বের সাথে উচ্চ-গতির ডেটা সংক্রমণকে সহজ করে তোলে।
  • এয়ারস্পেস এবং প্রতিরক্ষা:

    • সামরিক ও এয়ারস্পেস অ্যাপ্লিকেশনে ব্যবহার করা হয় যাতে পারফরম্যান্সের সাথে আপস না করে কমপ্যাক্ট এবং হালকা ডিজাইন নিশ্চিত করা যায়।
  • এলইডি আলো:

    • এলইডি অ্যাপ্লিকেশনের জন্য সার্কিট বোর্ডে ইন্টিগ্রেটেড, তাপীয় ব্যবস্থাপনা এবং সংযোগের উন্নতি।
  • আরএফ এবং মাইক্রোওয়েভ অ্যাপ্লিকেশন:

    • আরএফ এবং মাইক্রোওয়েভ সার্কিটগুলিতে ব্যবহৃত হয়, যেখানে সংকেত ক্ষতি হ্রাস এবং কর্মক্ষমতা বাড়ানো অপরিহার্য।
  • পাওয়ার ম্যানেজমেন্ট সিস্টেম:

    • শক্তি রূপান্তরকারী এবং নিয়ন্ত্রকগুলিতে ব্যবহৃত হয়, দক্ষতা এবং নির্ভরযোগ্যতা বৃদ্ধির জন্য স্থান অপ্টিমাইজ করা।



পণ্যের বৈশিষ্ট্য

  1. স্থান দক্ষতা:

    • এটি ইন্টারকানেকশনগুলির উচ্চতর ঘনত্বের অনুমতি দেয়, এটি কমপ্যাক্ট ডিজাইনের জন্য আদর্শ করে তোলে।
  2. সংক্ষিপ্ত সংকেত পথ:

    • স্তরগুলির মধ্যে দূরত্ব হ্রাস করে, সংকেত হ্রাস এবং কর্মক্ষমতা উন্নত করে।
  3. উন্নত তাপ ব্যবস্থাপনা:

    • সংক্ষিপ্ত সংকেত পথ এবং অপ্টিমাইজড লেআউটগুলির কারণে এটি আরও ভাল তাপ ছড়িয়ে দেয়।
  4. উন্নত নির্ভরযোগ্যতা:

    • ব্লাইন্ড ভায়াসগুলি থ্রু-হোল ভায়াসগুলির তুলনায় ত্রুটির জন্য কম ঝুঁকিপূর্ণ, সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে স্থায়িত্ব বাড়ায়।
  5. নকশায় নমনীয়তা:

    • এটি ডিজাইনারদের জটিল সার্কিটকে সামঞ্জস্য করে রুটিং এবং লেআউটে আরও বেশি স্বাধীনতা দেয়।
  6. একাধিক প্রযুক্তির সাথে সামঞ্জস্যপূর্ণ:

    • বিভিন্ন উপকরণ এবং উপাদানগুলির সাথে ব্যবহার করা যেতে পারে, যার মধ্যে আরএফ অ্যাপ্লিকেশন এবং উচ্চ-গতির সংকেতগুলির জন্য অন্তর্ভুক্ত রয়েছে।
  7. উচ্চ পরিমাণের জন্য ব্যয়-কার্যকর:

    • যদিও প্রাথমিক সেটআপটি আরও ব্যয়বহুল হতে পারে, উন্নত উত্পাদন দক্ষতার কারণে ব্লাইন্ড ভায়াসগুলি ভর উত্পাদনে ব্যয় হ্রাস করতে পারে।
  8. মাল্টি-লেয়ার ডিজাইনকে সহজ করে তোলে:

    • মাল্টি-লেয়ার পিসিবিগুলির জন্য আদর্শ যেখানে পরস্পরের সাথে সংযুক্ত নয় এমন স্তরগুলির মধ্যে আন্তঃসংযোগ প্রয়োজন।
  9. উচ্চ ফ্রিকোয়েন্সি পারফরম্যান্স:

    • কম প্যারাসাইটিক ক্যাপাসিট্যান্স এবং ইন্ডাক্ট্যান্সের কারণে উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
  10. শিল্প মানদণ্ডের সাথে সম্মতি:

    • কঠোর গুণমান এবং নিরাপত্তা মান পূরণ করতে নির্মিত, সমালোচনামূলক অ্যাপ্লিকেশন নির্ভরযোগ্যতা নিশ্চিত।





প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একটি উদ্ধৃতি জন্য কি প্রয়োজন?
উত্তর:
PCB: QTY, Gerber ফাইল, এবং প্রযুক্তিগত প্রয়োজনীয়তা ((উপাদান/পৃষ্ঠ শেষ চিকিত্সা/রূপা বেধ/বোর্ড বেধ,...)
PCBA: PCB তথ্য, BOM, ((পরীক্ষার নথি...)

প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ফাইল ফর্ম্যাট গ্রহণ করেন?
উত্তর:
পিসিবি গারবার ফাইল
PCB এর জন্য BOM তালিকা
পিসিবিএ পরীক্ষার পদ্ধতি


প্রশ্ন ৩ঃ আমার ফাইলগুলো কি নিরাপদ?
উত্তর:
আপনার ফাইলগুলি সম্পূর্ণ নিরাপদ এবং সুরক্ষিত রাখা হয়। আমরা পুরো প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের জন্য আইপি রক্ষা করি। গ্রাহকদের সমস্ত নথি কখনও তৃতীয় পক্ষের সাথে ভাগ করা হয় না।

প্রশ্ন 4: শিপমেন্ট পদ্ধতি কি?
উত্তর:

আমরা FedEx / DHL / TNT / UPS সরবরাহ করতে পারি। এছাড়াও, গ্রাহক সরবরাহিত শিপিং পদ্ধতি গ্রহণযোগ্য।

Q5: পেমেন্ট পদ্ধতি কি?
উত্তর:
অগ্রিম টেলিগ্রাফিক ট্রান্সফার (অগ্রিম TT, T/T), PayPal গ্রহণযোগ্য।

পণ্যের বর্ণনা

স্পেসিফিকেশনঃ
পিসিবি স্তরঃ ১-৪২ স্তর
পিসিবি উপাদানঃ CEM1, CEM3, Rogers, FR-4, উচ্চ Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন মুক্ত
পিসিবি সর্বোচ্চ বোর্ড আকারঃ ৬২০ মিমি*১১০০ মিমি
পিসিবি সার্টিফিকেটঃ RoHS নির্দেশিকা-সম্মত
পিসিবি বেধঃ 1.6 ±0.1 মিমি
আউট স্তর তামা বেধঃ 0.৫-৫ ওনস
অভ্যন্তরীণ স্তর তামা বেধঃ 0.৫-৪ ওনস
পিসিবি সর্বোচ্চ বোর্ড বেধঃ 6.0 মিমি
ন্যূনতম গর্তের আকারঃ 0.২০ মিমি
ন্যূনতম লাইন প্রস্থ/স্পেসঃ ৩/৩ মিলি
মিনি. এস/এম পিচ: 0.১ মিমি ((৪ মিলি)
প্লেট বেধ এবং এপারচার অনুপাত: 30:1
ন্যূনতম গর্ত তামাঃ ২০ মাইক্রোমিটার
হোল ডায়া। সহনশীলতা (পিটিএইচ): ±0.075mm(3mil)
হোল ডায়া। সহনশীলতা ((NPTH): ±0.05 মিমি (2 মিলি)
গর্তের অবস্থানের বিচ্যুতিঃ ±0.05 মিমি (2 মিলি)
সামঞ্জস্যতাঃ ±0.05 মিমি (2 মিলি)
পিসিবি সোল্ডার মাস্কঃ কালো, সাদা, হলুদ
পিসিবি পৃষ্ঠ সমাপ্তঃ HASL সীসা মুক্ত, ডুব ENIG, কেম টিন, ফ্ল্যাশ গোল্ড, OSP, গোল্ড আঙুল, Peelable, ডুব সিলভার
কিংবদন্তিঃ সাদা
ই-টেস্টঃ ১০০% এওআই, এক্স-রে, ফ্লাইং প্রোব টেস্ট।
রূপরেখা: রুট এবং স্কোর/ভি-কাট
পরিদর্শন মানঃ আইপিসি-এ-৬১০সিসি ক্লাস-২
সার্টিফিকেটঃ UL (E503048),ISO9001/ISO14001/IATF16949
প্রবাহিত প্রতিবেদন: চূড়ান্ত পরিদর্শন, ই-পরীক্ষা, সোল্ডারযোগ্যতা পরীক্ষা, মাইক্রো বিভাগ এবং আরও অনেক কিছু
সম্পর্কিত পণ্য
ভালো দাম অনলাইন

পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
আইসি সাবস্ট্র্যাট পিসিবি
Created with Pixso. মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড পিসিবি স্ট্রিপ ব্লাইন্ড ভায়াস নরম স্বর্ণ

মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড পিসিবি স্ট্রিপ ব্লাইন্ড ভায়াস নরম স্বর্ণ

ব্র্যান্ড নাম: TECircuit
মডেল নম্বর: TEC0207
MOQ: ১ পিসি
মূল্য: USD 1.99 ~ USD9.99/pcs
প্যাকেজিংয়ের বিবরণ: ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স
অর্থ প্রদানের শর্তাবলী: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
TECircuit
সাক্ষ্যদান:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
মডেল নম্বার:
TEC0207
ব্র্যান্ড:
Shenzhen Tecircuit Electronics Co., Ltd
পণ্যের ধরন:
পিসিবি, উচ্চ ফ্রিকোয়েন্সি বোর্ড, রিজিড পিসিবি, অনমনীয় বোর্ড, নমনীয় বোর্ড, অনমনীয়-ফ্লেক্স পিসিবি,
আইটেম নংঃ.:
R0075
সেবা:
PCBA পরিষেবা
ন্যূনতম চাহিদার পরিমাণ:
১ পিসি
মূল্য:
USD 1.99 ~ USD9.99/pcs
প্যাকেজিং বিবরণ:
ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স
ডেলিভারি সময়:
5-15 ওয়াটক দিন
পরিশোধের শর্ত:
L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা:
৫০০০০ পিসি/মাস
বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার আইসি সাবস্ট্র্যাট পিসিবি বোর্ড

,

সফট গোল্ড আইসি সাবস্ট্র্যাট পিসিবি বোর্ড

পণ্যের বর্ণনা

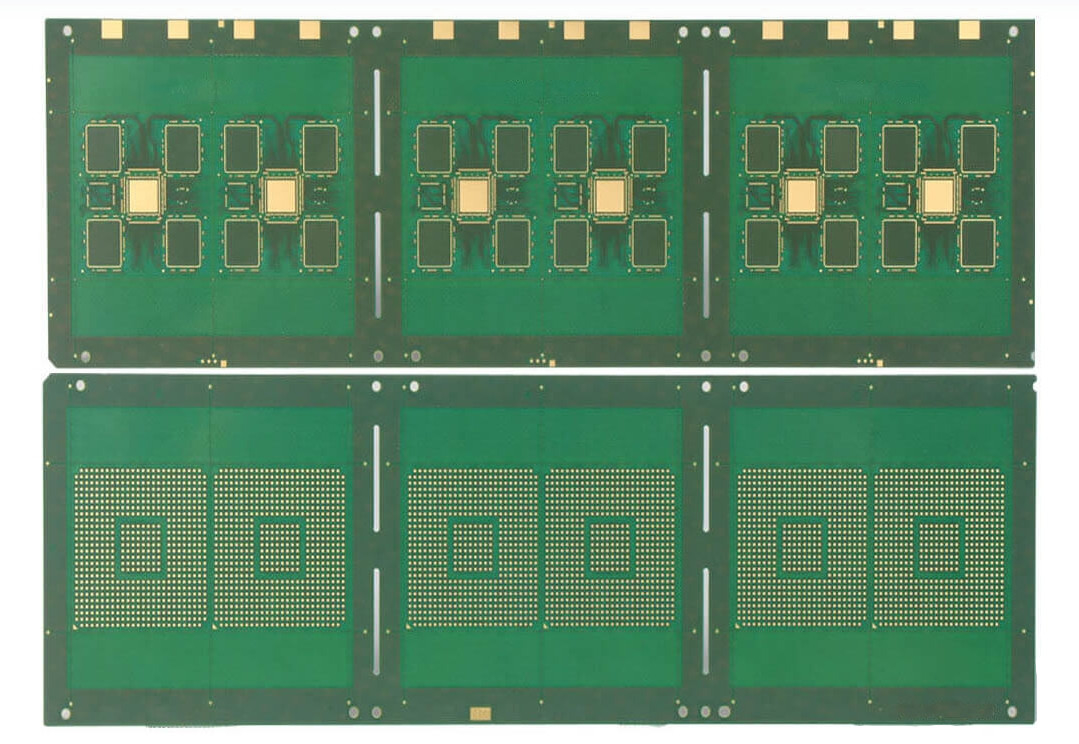

প্রোডাক্টের ছবি
