ব্র্যান্ড নাম: | TECircuit |
মডেল নম্বর: | TEC0033 |
MOQ: | ১ পিসি |
মূল্য: | USD 1.99 ~ USD9.99/pcs |
বিতরণ সময়: | 5-15 ওয়াটক দিন |
অর্থ প্রদানের শর্তাবলী: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |

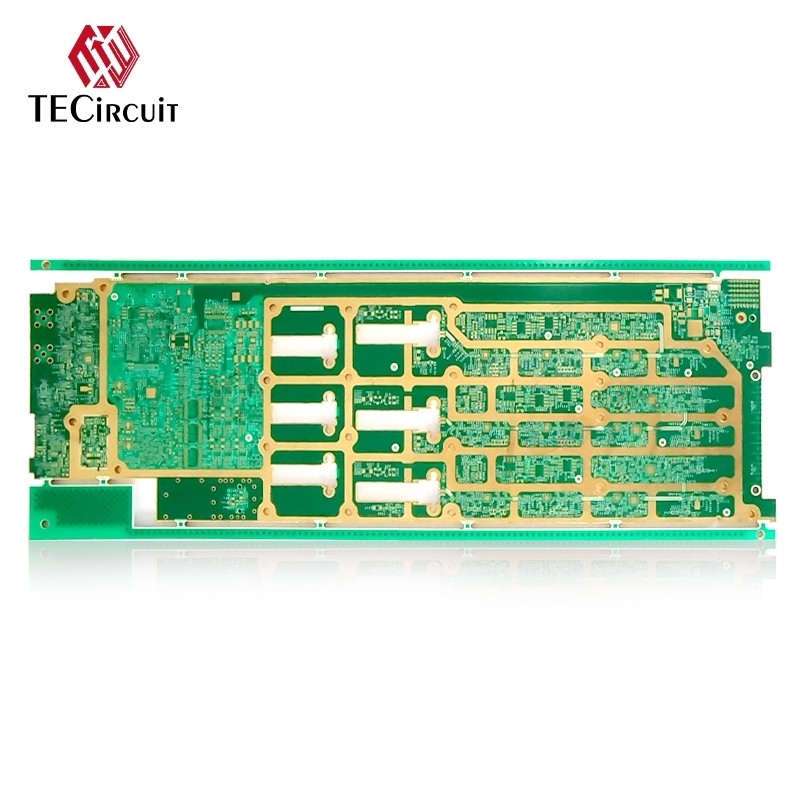

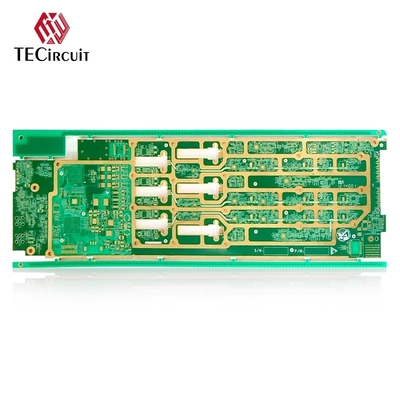

পণ্যের বর্ণনা
স্তর | ৬ লিটার | |||
উপাদান | FR4 | |||
বোর্ডের বেধ | 1.6 এমএম | |||
তামার বেধ | অভ্যন্তরীণ 1 ওনস / বাহ্যিক 1 ওনস | |||
মাত্রা | 132.5 * 314.4 এমএম /4ups | |||
পৃষ্ঠের চিকিত্সা | নিমজ্জন স্বর্ণ 2U" | |||
বিশেষ বৈশিষ্ট্য | রজন প্লাগের গর্ত | |||
ইলেক্ট্রোপ্লেটিং ফিলিং |
TECircuit সম্পর্কে
পাওয়া গেছে:TECircuit ১৯৯১ সাল থেকে কাজ করছে।2004.
অবস্থান:চীনের শেনঝেন শহরে অবস্থিত একটি ইলেকট্রনিক্স উৎপাদন পরিষেবা (ইএমএস) প্রদানকারী।
আইটেমঃকাস্টমাইজযোগ্য EMS PCB,অফারএকটি সম্পূর্ণ পরিসীমাএক-স্টপদোকান সেবা।
সার্ভিসঃ প্রিন্ট সার্কিট বোর্ড (পিসিবি) এবং মুদ্রিত সার্কিট বোর্ড সমাবেশ ((পিসিবিএ), নমনীয় মুদ্রিত সার্কিট বোর্ডএফপিসি), উপাদান সরবরাহ,বক্স-বিল্ডিং, টেস্টিং।
গুণমান নিশ্চিতকরণঃইউএল,আইএসও ৯০০১,আইএসও ১৪০০১,আইএসও ১৩৪৮৫,আইটিএএফ ১৬৯৪৯ এবংআরওএইচএস এবংআরইএইচএইচ মেনে চলে।
কারখানার ছবি:
কোম্পানির নিজস্ব কারখানাঃ ৫০,০০০ বর্গমিটার; কর্মচারীঃ ৯৩০+; মাসিক উৎপাদন ক্ষমতাঃ ১০০,০০০ বর্গমিটার
টিইসি সার্কিট ক্ষমতা
1. স্কিম্যাটিক উন্নয়ন এবং পিসিবি বিন্যাস ((আমরা কি ব্যবহার Protel, PADS হয়)
2১-৪০ স্তর থেকে পিসিবি তৈরি (একক পাশ, ডাবল পাশ, বহু-স্তর, এইচডিআই বোর্ড, কবর এবং অন্ধ গর্ত বোর্ড ইত্যাদি)
3- উপাদান সংগ্রহ ও ব্যবস্থাপনা
4প্রোটোটাইপ এবং এনপিআই (নতুন পণ্য প্রবর্তন)
5. পিসিবিএ (এসএমডি প্লেসমেন্ট 0402,কিউএফপি,কিউএফএন,বিজিএ ইত্যাদি অন্তর্ভুক্ত) এবং গর্ত সমাবেশ, সার্কিট পরীক্ষার মাধ্যমে এবং কার্যকরী পরীক্ষার মাধ্যমে)
6. আইসি প্রাক প্রোগ্রামিং এবং ফাংশন যাচাইকরণ এবং জ্বলন্ত পরীক্ষা
7. সম্পূর্ণ ইউনিট সমাবেশ (বক্স বিল্ডিং প্লাস্টিক, পর্দা, ধাতু ঘের, ঝিল্লি, coils, তারের শৃঙ্খলা ইত্যাদি অন্তর্ভুক্ত)
8. পরিবেশগত লেপ
9. ইঞ্জিনিয়ারিং সহ শেষ জীবন উপাদান, পুরানো উপাদান প্রতিস্থাপন এবং সার্কিট, ধাতু এবং প্লাস্টিকের আবরণ এবং প্যাকের জন্য নকশা সহায়তা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ একটি উদ্ধৃতি জন্য কি প্রয়োজন?
উত্তর:
PCB: QTY, Gerber ফাইল, এবং প্রযুক্তিগত প্রয়োজনীয়তা ((উপাদান/পৃষ্ঠ শেষ চিকিত্সা/রূপা বেধ/বোর্ড বেধ,...)
PCBA: PCB তথ্য, BOM, ((পরীক্ষার নথি...)
প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ফাইল ফর্ম্যাট গ্রহণ করেন?
উত্তর:
পিসিবি গারবার ফাইল
PCB এর জন্য BOM তালিকা
পিসিবিএ পরীক্ষার পদ্ধতি
প্রশ্ন ৩ঃ আমার ফাইলগুলো কি নিরাপদ?
উত্তর:
আপনার ফাইলগুলি সম্পূর্ণ নিরাপদ এবং সুরক্ষিত রাখা হয়। আমরা পুরো প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের জন্য আইপি রক্ষা করি। গ্রাহকদের সমস্ত নথি কখনও তৃতীয় পক্ষের সাথে ভাগ করা হয় না।
প্রশ্ন 4: শিপমেন্ট পদ্ধতি কি?
উত্তর:
আমরা FedEx / DHL / TNT / UPS সরবরাহ করতে পারি। এছাড়াও, গ্রাহক সরবরাহিত শিপিং পদ্ধতি গ্রহণযোগ্য।
Q5: পেমেন্ট পদ্ধতি কি?
উত্তর:
অগ্রিম টেলিগ্রাফিক ট্রান্সফার (অগ্রিম TT, T/T), PayPal গ্রহণযোগ্য।
পণ্যের বর্ণনা
স্পেসিফিকেশনঃ | |||||
পিসিবি স্তরঃ | ১-৪২ স্তর | ||||
পিসিবি উপাদানঃ | CEM1, CEM3, Rogers, FR-4, উচ্চ Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন মুক্ত | ||||
পিসিবি সর্বোচ্চ বোর্ড আকারঃ | ৬২০ মিমি*১১০০ মিমি | ||||
পিসিবি সার্টিফিকেটঃ | RoHS নির্দেশিকা-সম্মত | ||||
পিসিবি বেধঃ | 1.6 ±0.1 মিমি | ||||
আউট স্তর তামা বেধঃ | 0.৫-৫ ওনস | ||||
অভ্যন্তরীণ স্তর তামা বেধঃ | 0.৫-৪ ওনস | ||||
পিসিবি সর্বোচ্চ বোর্ড বেধঃ | 6.0 মিমি | ||||
ন্যূনতম গর্তের আকারঃ | 0.২০ মিমি | ||||
ন্যূনতম লাইন প্রস্থ/স্পেসঃ | ৩/৩ মিলি | ||||
মিনি. এস/এম পিচ: | 0.১ মিমি ((৪ মিলি) | ||||
প্লেট বেধ এবং এপারচার অনুপাত: | 30:1 | ||||
ন্যূনতম গর্ত তামাঃ | ২০ মাইক্রোমিটার | ||||
হোল ডায়া। সহনশীলতা (পিটিএইচ): | ±0.075mm(3mil) | ||||
হোল ডায়া। সহনশীলতা ((NPTH): | ±0.05 মিমি (2 মিলি) | ||||
গর্তের অবস্থানের বিচ্যুতিঃ | ±0.05 মিমি (2 মিলি) | ||||
সামঞ্জস্যতাঃ | ±0.05 মিমি (2 মিলি) | ||||
পিসিবি সোল্ডার মাস্কঃ | কালো, সাদা, হলুদ | ||||
পিসিবি পৃষ্ঠ সমাপ্তঃ | HASL সীসা মুক্ত, ডুব ENIG, কেম টিন, ফ্ল্যাশ গোল্ড, OSP, গোল্ড আঙুল, Peelable, ডুব সিলভার | ||||
কিংবদন্তিঃ | সাদা | ||||
ই-টেস্টঃ | ১০০% এওআই, এক্স-রে, ফ্লাইং প্রোব টেস্ট। | ||||
রূপরেখা: | রুট এবং স্কোর/ভি-কাট | ||||
পরিদর্শন মানঃ | আইপিসি-এ-৬১০সিসি ক্লাস-২ | ||||
সার্টিফিকেটঃ | UL (E503048),ISO9001/ISO14001/IATF16949 | ||||
প্রবাহিত প্রতিবেদন: | চূড়ান্ত পরিদর্শন, ই-পরীক্ষা, সোল্ডারযোগ্যতা পরীক্ষা, মাইক্রো বিভাগ এবং আরও অনেক কিছু |
![]() |
