এইচডিআই পিসিবি ডিজাইন মাল্টিলেয়ার স্ট্রিপড প্রিন্টেড সার্কিট বোর্ড ফর ওয়্যারলেস নেটওয়ার্ক অ্যাডাপ্টার

এইচডিআই পিসিবি ডিজাইন মাল্টিলেয়ার স্ট্রিপড প্রিন্টেড সার্কিট বোর্ড ফর ওয়্যারলেস নেটওয়ার্ক অ্যাডাপ্টার

ব্র্যান্ড নাম:	TECircuit
মডেল নম্বর:	TEC0228
MOQ:	নমুনার জন্য 1 পিসি, বাল্কের জন্য 100 পিসি
মূল্য:	USD 1.99 ~ USD9.99/pcs
বিতরণ সময়:	5-15 ওয়াটক দিন
অর্থ প্রদানের শর্তাবলী:	L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

বিস্তারিত তথ্য

পণ্যের বর্ণনা

রেটিং এবং পর্যালোচনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH.

ব্র্যান্ড:

Shenzhen Tecircuit Electronics Co., Ltd

পণ্যের ধরন:

পিসিবি, উচ্চ ফ্রিকোয়েন্সি বোর্ড, রিজিড পিসিবি, অনমনীয় বোর্ড, নমনীয় বোর্ড, অনমনীয়-ফ্লেক্স পিসিবি,

আইটেম নংঃ.:

R0096

সেবা:

PCBA পরিষেবা

প্যাকেজিং বিবরণ:

ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স

যোগানের ক্ষমতা:

৫০০০০ পিসি/মাস

বিশেষভাবে তুলে ধরা:

মাল্টিলেয়ার এইচডিআই পিসিবি ডিজাইন

ওয়্যারলেস নেটওয়ার্ক অ্যাডাপ্টার HDI PCB

স্ট্রিপ এইচডিআই পিসিবি ডিজাইন

পণ্যের বর্ণনা

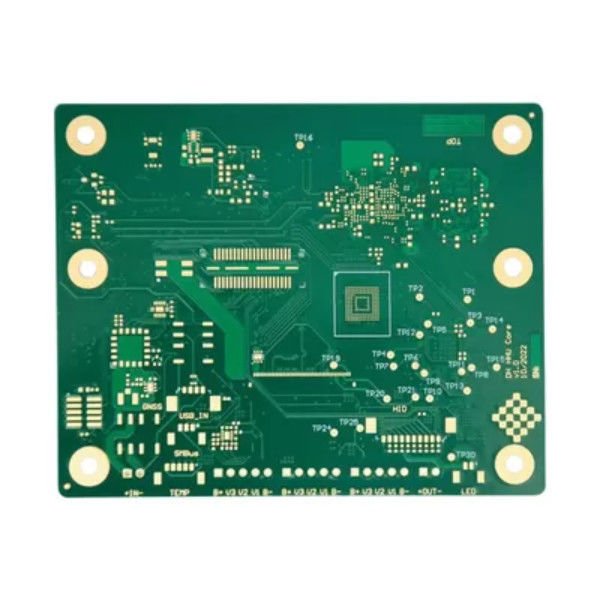

প্রোডাক্টের ছবি

TECircuit সম্পর্কে

পাওয়া গেছে:TECircuit ১৯৯১ সাল থেকে কাজ করছে।2004.

অবস্থান:চীনের শেনঝেন শহরে অবস্থিত একটি ইলেকট্রনিক্স উৎপাদন পরিষেবা (ইএমএস) প্রদানকারী।

আইটেমঃকাস্টমাইজযোগ্য EMS PCB,অফারএকটি সম্পূর্ণ পরিসীমাএক-স্টপদোকান সেবা।

সার্ভিসঃ প্রিন্ট সার্কিট বোর্ড (পিসিবি) এবং মুদ্রিত সার্কিট বোর্ড সমাবেশ ((পিসিবিএ), নমনীয় মুদ্রিত সার্কিট বোর্ডএফপিসি), উপাদান সরবরাহ,বক্স-বিল্ডিং, টেস্টিং।

গুণমান নিশ্চিতকরণঃ ইউএল,আইএসও ৯০০১,আইএসও ১৪০০১,আইএসও13485, আইটিএএফ ১৬৯৪৯ এবং ROHS এবং REACH এর সাথে সম্মতি।

কারখানার ছবি:
কোম্পানির নিজস্ব কারখানাঃ ৫০,০০০ বর্গমিটার; কর্মচারীঃ ৯৩০+; মাসিক উৎপাদন ক্ষমতাঃ ১০০,০০০ বর্গমিটার

পণ্য অ্যাপ্লিকেশন

ল্যাপটপ এবং ডেস্কটপ:
- ওয়্যারলেস ইন্টারনেট সংযোগের জন্য কম্পিউটারে সংহত, ব্যবহারকারীদের তারের ছাড়াই নেটওয়ার্কগুলিতে সংযোগ করতে সক্ষম করে।
স্মার্টফোন এবং ট্যাবলেট:
- ব্যবহারকারীর অভিজ্ঞতা এবং কার্যকারিতা উন্নত করতে ওয়াই-ফাই এবং ব্লুটুথ সংযোগ প্রদানের জন্য মোবাইল ডিভাইসে ব্যবহৃত হয়।
আইওটি ডিভাইস:
- ইন্টারনেট অব থিংস অ্যাপ্লিকেশনগুলিতে পাওয়া যায় যেখানে ডিভাইস নেটওয়ার্কিং এবং ডেটা ট্রান্সমিশনের জন্য ওয়্যারলেস যোগাযোগ অপরিহার্য।
স্মার্ট হোম ডিভাইস:
- স্মার্ট অ্যাপ্লায়েন্স, সিকিউরিটি সিস্টেম এবং হোম অটোমেশন ডিভাইসে ব্যবহার করা হয়।
পোষাকযুক্ত প্রযুক্তি:
- ফিটনেস ট্র্যাকার, স্মার্টওয়াচ এবং স্বাস্থ্য পর্যবেক্ষণ ডিভাইসে ডেটা সিঙ্ক্রোনাইজেশন এবং যোগাযোগের জন্য সংহত।
গেমিং কনসোল:
- অনলাইন গেমিং এবং স্ট্রিমিং পরিষেবাদির সুবিধার্থে কনসোল এবং হ্যান্ডহেল্ড গেমিং ডিভাইসে ব্যবহৃত হয়।
ওয়্যারলেস অ্যাডাপ্টার:
- স্বতন্ত্র ওয়্যারলেস অ্যাডাপ্টার যা Wi-Fi বা ব্লুটুথ সক্ষমতা প্রদানের জন্য ডিভাইসের সাথে সংযুক্ত হয়।
অটোমোটিভ অ্যাপ্লিকেশন:
- তথ্য বিনোদন সিস্টেম, নেভিগেশন এবং যানবাহন থেকে যানবাহন যোগাযোগের মতো বৈশিষ্ট্যগুলির জন্য যানবাহনে ব্যবহৃত হয়।
শিল্প অটোমেশন:
- দূরবর্তী পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য যন্ত্রপাতি এবং সরঞ্জামগুলিতে সংহত, অপারেশনাল দক্ষতা বৃদ্ধি।
ভোক্তা ইলেকট্রনিক্স:
- স্মার্ট টিভি, মিডিয়া প্লেয়ার, এবং অডিও সিস্টেমে পাওয়া যায়।

পণ্যের বৈশিষ্ট্য

উচ্চ ঘনত্বের ইন্টারকানেক্ট (এইচডিআই) ডিজাইন:
- কমপ্যাক্ট লেআউটগুলির জন্য এইচডিআই প্রযুক্তি ব্যবহার করে, যা একটি ছোট পদচিহ্নের মধ্যে আরও জটিল সার্কিটরির অনুমতি দেয়, যা আধুনিক ওয়্যারলেস ডিভাইসের জন্য গুরুত্বপূর্ণ।
উন্নত সংকেত অখণ্ডতা:
- উচ্চ-ফ্রিকোয়েন্সি সংকেতের জন্য অপ্টিমাইজড, ন্যূনতম হস্তক্ষেপের সাথে স্থিতিশীল এবং নির্ভরযোগ্য ওয়্যারলেস যোগাযোগ নিশ্চিত করে।
মাল্টি-লেয়ার সক্ষমতা:
- এইচডিআই-র সাথে একত্রে একাধিক স্তর সমর্থন করে, জটিল রাউটিং সক্ষম করে এবং অ্যান্টেনা এবং ট্রান্সসিভারগুলির মতো বিভিন্ন উপাদানকে সামঞ্জস্য করে।
কম বিদ্যুৎ খরচ:
- এটি শক্তির দক্ষতার জন্য ডিজাইন করা হয়েছে, উচ্চ কার্যকারিতা বজায় রেখে পোর্টেবল ডিভাইসে ব্যাটারির জীবন বাড়িয়ে তোলে।
সমন্বিত উপাদান:
- এম্প্লিফায়ার, ফিল্টার এবং মাইক্রোকন্ট্রোলার সহ বিভিন্ন উপাদানকে আবাস করতে পারে, ব্যাপক ওয়্যারলেস কার্যকারিতা সহজতর করে।
তাপীয় ব্যবস্থাপনা:
- উচ্চ চাহিদা অ্যাপ্লিকেশনগুলিতে কর্মক্ষমতা বজায় রাখার জন্য অপরিহার্য দক্ষ তাপ অপসারণের প্রচার করে এমন বৈশিষ্ট্যযুক্ত বিন্যাসগুলি।
শক্তিশালী সংযোগ:
- ইন্টিগ্রেটেড চিপসেটের মাধ্যমে একাধিক ওয়্যারলেস স্ট্যান্ডার্ড (যেমন, ওয়াই-ফাই, ব্লুটুথ) সমর্থন করে, বহুমুখিতা বাড়ায়।
কম্প্যাক্ট ডিজাইন:
- ল্যাপটপ, স্মার্টফোন এবং আইওটি ডিভাইস সহ বিভিন্ন ডিভাইসে সংহত করার জন্য উপযুক্ত ছোট ফর্ম ফ্যাক্টর।
স্থায়িত্ব:
- পরিবেশগত চাপ সহ্য করতে পারে এমন উপকরণ দিয়ে নির্মিত, বিভিন্ন অপারেটিং অবস্থার মধ্যে নির্ভরযোগ্যতা নিশ্চিত করে।
কাস্টমাইজযোগ্য লেআউট:
- নির্দিষ্ট অ্যাপ্লিকেশন বা ডিভাইসের প্রয়োজনীয়তার জন্য লেআউটগুলি অনুকূলিত করার জন্য ডিজাইনারদের জন্য নমনীয়তা সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একটি উদ্ধৃতি জন্য কি প্রয়োজন?
উত্তর:
PCB: QTY, Gerber ফাইল, এবং প্রযুক্তিগত প্রয়োজনীয়তা ((উপাদান/পৃষ্ঠ সমাপ্তি চিকিত্সা/রূপা বেধ/বোর্ড বেধ,...)
PCBA: PCB তথ্য, BOM, ((পরীক্ষার নথি...)

প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ফাইল ফর্ম্যাট গ্রহণ করেন?
উত্তর:
পিসিবি গারবার ফাইল
PCB এর জন্য BOM তালিকা
পিসিবিএ পরীক্ষার পদ্ধতি

প্রশ্ন ৩ঃ আমার ফাইলগুলো কি নিরাপদ?
উত্তর:
আপনার ফাইলগুলি সম্পূর্ণ নিরাপদ এবং সুরক্ষিত রাখা হয়। আমরা পুরো প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের জন্য আইপি রক্ষা করি। গ্রাহকদের সমস্ত নথি কখনও তৃতীয় পক্ষের সাথে ভাগ করা হয় না।

প্রশ্ন 4: শিপমেন্ট পদ্ধতি কি?
উত্তর:
আমরা FedEx / DHL / TNT / UPS সরবরাহ করতে পারি। এছাড়াও, গ্রাহক সরবরাহিত শিপিং পদ্ধতি গ্রহণযোগ্য।

Q5: পেমেন্ট পদ্ধতি কি?
উত্তর:
অগ্রিম টেলিগ্রাফিক ট্রান্সফার (অগ্রিম TT, T/T), PayPal গ্রহণযোগ্য।

পণ্যের বর্ণনা

স্পেসিফিকেশনঃ
পিসিবি স্তরঃ	১-৪২ স্তর
পিসিবি উপাদানঃ	CEM1, CEM3, Rogers, FR-4, উচ্চ Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন মুক্ত
পিসিবি সর্বোচ্চ বোর্ড আকারঃ	৬২০ মিমি*১১০০ মিমি
পিসিবি সার্টিফিকেটঃ	RoHS নির্দেশিকা-সম্মত
পিসিবি বেধঃ	1.6 ±0.1 মিমি
আউট স্তর তামা বেধঃ	0.৫-৫ ওনস
অভ্যন্তরীণ স্তর তামা বেধঃ	0.৫-৪ ওনস
পিসিবি সর্বোচ্চ বোর্ড বেধঃ	6.0 মিমি
ন্যূনতম গর্তের আকারঃ	0.২০ মিমি
ন্যূনতম লাইন প্রস্থ/স্পেসঃ	৩/৩ মিলি
মিনি. এস/এম পিচ:	0.১ মিমি ((৪ মিলি)
প্লেট বেধ এবং এপারচার অনুপাত:	30:1
ন্যূনতম গর্ত তামাঃ	২০ মাইক্রোমিটার
হোল ডায়া। সহনশীলতা (পিটিএইচ):	±0.075mm(3mil)
হোল ডায়া। সহনশীলতা ((NPTH):	±0.05 মিমি (2 মিলি)
গর্তের অবস্থানের বিচ্যুতিঃ	±0.05 মিমি (2 মিলি)
সামঞ্জস্যতাঃ	±0.05 মিমি (2 মিলি)
পিসিবি সোল্ডার মাস্কঃ	কালো, সাদা, হলুদ
পিসিবি পৃষ্ঠ সমাপ্তঃ	HASL সীসা মুক্ত, ডুব ENIG, কেম টিন, ফ্ল্যাশ গোল্ড, OSP, গোল্ড আঙুল, Peelable, ডুব সিলভার
কিংবদন্তিঃ	সাদা
ই-টেস্টঃ	১০০% এওআই, এক্স-রে, ফ্লাইং প্রোব টেস্ট।
রূপরেখা:	রুট এবং স্কোর/ভি-কাট
পরিদর্শন মানঃ	আইপিসি-এ-৬১০সিসি ক্লাস-২
সার্টিফিকেটঃ	UL (E503048),ISO9001/ISO14001/IATF16949
প্রবাহিত প্রতিবেদন:	চূড়ান্ত পরিদর্শন, ই-পরীক্ষা, সোল্ডারযোগ্যতা পরীক্ষা, মাইক্রো বিভাগ এবং আরও অনেক কিছু

রেটিং ও পর্যালোচনা

সামগ্রিক মূল্যায়ন

4.5

এই সরবরাহকারীর জন্য 50 টি পর্যালোচনার ভিত্তিতে

রেটিং স্ন্যাপশট

নিম্নলিখিতগুলি সমস্ত মূল্যায়নের বিতরণ

5 তারা

50%

4 তারা

50%

3 তারা

2 তারা

1 তারা

সমস্ত পর্যালোচনা

Marc Christen

Germany May 13.2026

সহায়ক (385)

We ordered a complex any-layer HDI design from tecircuitpcba and the quality is superb. The laser drilling is highly precise and the copper plating in the vias is perfectly consistent. They provided comprehensive AOI and X-ray inspection reports upon delivery. A reliable partner for high-end electronic manufacturing.

B*r

Switzerland Mar 5.2026

সহায়ক (122)

Outstanding capabilities in HDI PCB fabrication. The registration accuracy on the microvias is precise, and the fine pitch tracks are flawlessly executed. We ran rigorous signal integrity tests on these high-density boards, and the performance is rock-solid. Tecircuitpcba meets the strict Swiss standards we require for advanced hardware.
