FPC নমনীয় পিসিবি
Created with Pixso. উচ্চ সার্কিট ঘনত্ব FPC নমনীয় পিসিবি প্রিন্টেড সার্কিট বোর্ড স্মার্টফোনের জন্য

উচ্চ সার্কিট ঘনত্ব FPC নমনীয় পিসিবি প্রিন্টেড সার্কিট বোর্ড স্মার্টফোনের জন্য

ব্র্যান্ড নাম: TECircuit
মডেল নম্বর: TEC0168
MOQ: ১ পিসি
মূল্য: USD 1.99 ~ USD9.99/pcs
বিতরণ সময়: 5-15 ওয়াটক দিন
অর্থ প্রদানের শর্তাবলী: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ব্র্যান্ড:
Shenzhen Tecircuit Electronics Co., Ltd
পণ্যের ধরন:
পিসিবি, উচ্চ ফ্রিকোয়েন্সি বোর্ড, রিজিড পিসিবি, অনমনীয় বোর্ড, নমনীয় বোর্ড, অনমনীয়-ফ্লেক্স পিসিবি,
আইটেম নংঃ.:
RF0011
সেবা:
PCBA পরিষেবা
প্যাকেজিং বিবরণ:
ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স
যোগানের ক্ষমতা:
৫০০০০ পিসি/মাস
বিশেষভাবে তুলে ধরা:

উচ্চ সার্কিট ঘনত্ব FPC নমনীয় PCB

,

স্মার্টফোন FPC নমনীয় PCB

,

স্মার্টফোনের জন্য FPC নমনীয় PCB

পণ্যের বর্ণনা

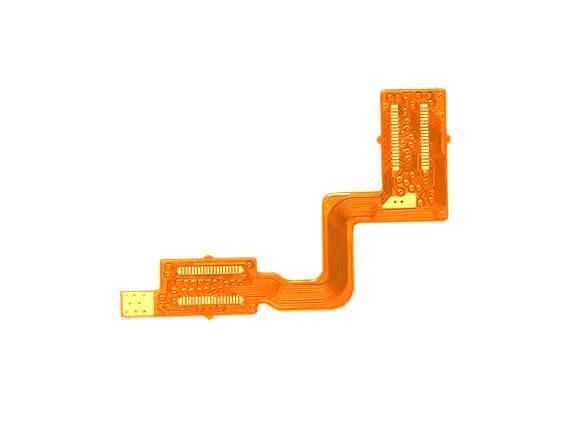

প্রোডাক্টের ছবি

উচ্চ সার্কিট ঘনত্ব FPC নমনীয় পিসিবি প্রিন্টেড সার্কিট বোর্ড স্মার্টফোনের জন্য 0



সম্পর্কেটিসি সার্কিট



পাওয়া গেছে:TECircuit ১৯৯১ সাল থেকে কাজ করছে।2004.

অবস্থান:চীনের শেনঝেন শহরে অবস্থিত একটি ইলেকট্রনিক্স উৎপাদন পরিষেবা (ইএমএস) প্রদানকারী।


আইটেমঃকাস্টমাইজযোগ্য EMS PCB,অফারএকটি সম্পূর্ণ পরিসীমাএক-স্টপ
দোকান সেবা।

সার্ভিসঃ
প্রিন্ট সার্কিট বোর্ড (পিসিবি) এবং মুদ্রিত সার্কিট বোর্ড সমাবেশ ((পিসিবিএ), নমনীয় মুদ্রিত সার্কিট বোর্ডএফপিসি), উপাদান সরবরাহ,
বক্স-বিল্ডিং, টেস্টিং।


গুণমান নিশ্চিতকরণঃ ইউএল,আইএসও ৯০০১,আইএসও ১৪০০১,আইএসও13485, আইটিএএফ ১৬৯৪৯ এবং ROHS এবং REACH এর সাথে সম্মতি।

কারখানার ছবি:
কোম্পানির নিজস্ব কারখানাঃ ৫০,০০০ বর্গমিটার; কর্মচারীঃ ৯৩০+; মাসিক উৎপাদন ক্ষমতাঃ ১০০,০০০ বর্গমিটার



পণ্য অ্যাপ্লিকেশন



  • সংযোগ প্রদর্শন করুন:

    • মাদারবোর্ডের সাথে স্ক্রিন (এলসিডি, ওএলইডি) সংযুক্ত করতে ব্যবহৃত হয়, কমপ্যাক্ট স্পেসে নমনীয় রুটিং সহজতর করে।
  • ক্যামেরা মডিউল:

    • সামনের এবং পিছনের ক্যামেরা প্রধান সার্কিট বোর্ডের সাথে সংযুক্ত করার জন্য ব্যবহৃত হয়, উচ্চ রেজোলিউশনের চিত্র ক্যাপচার করার অনুমতি দেয়।
  • ব্যাটারি সংযোগ:

    • এটি সার্কিটগুলিতে সংহত করা হয়েছে যা ব্যাটারিগুলিকে পাওয়ার ম্যানেজমেন্ট সিস্টেমে সংযুক্ত করে, দক্ষ শক্তি বিতরণ সক্ষম করে।
  • টাচস্ক্রিন ইন্টারফেস:

    • টাচ স্ক্রিন সমাবেশে টাচ সেন্সর সংযুক্ত করতে ব্যবহৃত হয়, ডিভাইসের সাথে প্রতিক্রিয়াশীল মিথস্ক্রিয়া নিশ্চিত করে।
  • অডিও উপাদান:

    • উচ্চমানের শব্দ আউটপুট এবং ইনপুট সমর্থন করে মাইক্রোফোন, স্পিকার এবং অডিও চিপ সংযোগ করতে ব্যবহৃত হয়।
  • ওয়্যারলেস কমিউনিকেশন মডিউল:

    • ওয়াই-ফাই, ব্লুটুথ এবং সেলুলার যোগাযোগের জন্য মডিউলগুলিতে সংহত, নির্ভরযোগ্য সংযোগ নিশ্চিত করে।
  • সেন্সর:

    • বিভিন্ন সেন্সর (অ্যাক্সিলেরোমিটার, জাইরোস্কোপ, নিকটবর্তী সেন্সর) সংযুক্ত করতে ব্যবহৃত হয় যা স্মার্টফোনের কার্যকারিতা উন্নত করে।
  • LED বিজ্ঞপ্তি:

    • ইনকামিং বার্তা বা কলের জন্য ভিজ্যুয়াল সতর্কতা প্রদানের জন্য বিজ্ঞপ্তি লাইট বা সূচকগুলির সার্কিটগুলিতে ব্যবহৃত হয়।
  • চার্জিং পোর্ট:

    • চার্জিং সার্কিটে ইন্টিগ্রেটেড, ইউএসবি বা ওয়্যারলেস চার্জিং সিস্টেমের জন্য সংযোগ সহজতর করে।
  • কম্পন মোটর:

    • হ্যাপটিক ফিডব্যাক মোটর সংযোগ করতে ব্যবহৃত হয়, স্পর্শের মাধ্যমে ব্যবহারকারীর অভিজ্ঞতা উন্নত করে।



পণ্যের বৈশিষ্ট্য

  1. নমনীয়তা:

    • এফপিসিগুলি স্মার্টফোনের নকশার জটিল আকারের সাথে বাঁকতে এবং মানিয়ে নিতে পারে, যা স্থান ব্যবহারকে অনুকূল করে তোলে।
  2. হালকা ওজন:

    • এফপিসিগুলির হালকা প্রকৃতি ডিভাইসের সামগ্রিক ওজন হ্রাস করতে অবদান রাখে, বহনযোগ্যতা বাড়ায়।
  3. পাতলা প্রোফাইল:

    • FPCs ঐতিহ্যগত শক্ত PCBs তুলনায় পাতলা, কার্যকারিতা আপোষ ছাড়া মসৃণ ডিভাইস ডিজাইন করার অনুমতি দেয়।
  4. উচ্চ তাপ প্রতিরোধের:

    • উপাদান দ্বারা উত্পাদিত তাপ সহ্য করার জন্য ডিজাইন করা হয়েছে, দীর্ঘ ব্যবহারের সময় নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
  5. চমৎকার বৈদ্যুতিক কর্মক্ষমতা:

    • স্মার্টফোনে দ্রুত ডেটা ট্রান্সমিশনের জন্য প্রয়োজনীয় কম প্রতিরোধ এবং উচ্চ সংকেত অখণ্ডতা প্রদান করে।
  6. স্থায়িত্ব:

    • যান্ত্রিক চাপ এবং কম্পন সহ্য করার জন্য নির্মিত, দৈনন্দিন ব্যবহারে দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।
  7. কাস্টমাইজেশন:

    • নির্দিষ্ট স্মার্টফোনের ডিজাইন এবং কনফিগারেশনের সাথে খাপ খাইয়ে নেওয়া যেতে পারে, যা অনন্য লেআউটগুলির অনুমতি দেয়।
  8. সহজ সমাবেশ:

    • এটি উৎপাদন প্রক্রিয়াকে সহজ করে তোলে, যা কমপ্যাক্ট স্মার্টফোন ডিজাইনে একীভূত করা সহজ করে তোলে।
  9. জল ও ধুলো প্রতিরোধী:

    • প্রায়শই পরিবেশগত কারণগুলির প্রতিরোধের জন্য প্রতিরক্ষামূলক লেপ দিয়ে চিকিত্সা করা হয়, যা স্থায়িত্ব বাড়ায়।
  10. শিল্প মানদণ্ডের সাথে সম্মতি:

    • শিল্পের নিরাপত্তা ও কর্মক্ষমতা মান পূরণে নির্মিত, ভোক্তা ইলেকট্রনিক্সের নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

প্রশ্ন ১ঃ একটি উদ্ধৃতি জন্য কি প্রয়োজন?
উত্তর:
PCB: QTY, Gerber ফাইল, এবং প্রযুক্তিগত প্রয়োজনীয়তা ((উপাদান/পৃষ্ঠ শেষ চিকিত্সা/রূপা বেধ/বোর্ড বেধ,...)
PCBA: PCB তথ্য, BOM, ((পরীক্ষার নথি...)

প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ফাইল ফর্ম্যাট গ্রহণ করেন?
উত্তর:
পিসিবি গারবার ফাইল
PCB এর জন্য BOM তালিকা
পিসিবিএ পরীক্ষার পদ্ধতি


প্রশ্ন ৩ঃ আমার ফাইলগুলো কি নিরাপদ?
উত্তর:
আপনার ফাইলগুলি সম্পূর্ণ নিরাপদ এবং সুরক্ষিত রাখা হয়। আমরা পুরো প্রক্রিয়া জুড়ে আমাদের গ্রাহকদের জন্য আইপি রক্ষা করি। গ্রাহকদের সমস্ত নথি কখনও তৃতীয় পক্ষের সাথে ভাগ করা হয় না।

প্রশ্ন 4: শিপমেন্ট পদ্ধতি কি?
উত্তর:

আমরা FedEx / DHL / TNT / UPS সরবরাহ করতে পারি। এছাড়াও, গ্রাহক সরবরাহিত শিপিং পদ্ধতি গ্রহণযোগ্য।

Q5: পেমেন্ট পদ্ধতি কি?
উত্তর:
অগ্রিম টেলিগ্রাফিক ট্রান্সফার (অগ্রিম TT, T/T), PayPal গ্রহণযোগ্য।

পণ্যের বর্ণনা

স্পেসিফিকেশনঃ
পিসিবি স্তরঃ ১-৪২ স্তর
পিসিবি উপাদানঃ CEM1, CEM3, Rogers, FR-4, উচ্চ Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন মুক্ত
পিসিবি সর্বোচ্চ বোর্ড আকারঃ ৬২০ মিমি*১১০০ মিমি
পিসিবি সার্টিফিকেটঃ RoHS নির্দেশিকা-সম্মত
পিসিবি বেধঃ 1.6 ±0.1 মিমি
আউট স্তর তামা বেধঃ 0.৫-৫ ওনস
অভ্যন্তরীণ স্তর তামা বেধঃ 0.৫-৪ ওনস
পিসিবি সর্বোচ্চ বোর্ড বেধঃ 6.0 মিমি
ন্যূনতম গর্তের আকারঃ 0.২০ মিমি
ন্যূনতম লাইন প্রস্থ/স্পেসঃ ৩/৩ মিলি
মিনি. এস/এম পিচ: 0.১ মিমি ((৪ মিলি)
প্লেট বেধ এবং এপারচার অনুপাত: 30:1
ন্যূনতম গর্ত তামাঃ ২০ মাইক্রোমিটার
হোল ডায়া। সহনশীলতা (পিটিএইচ): ±0.075mm(3mil)
হোল ডায়া। সহনশীলতা ((NPTH): ±0.05 মিমি (2 মিলি)
গর্তের অবস্থানের বিচ্যুতিঃ ±0.05 মিমি (2 মিলি)
সামঞ্জস্যতাঃ ±0.05 মিমি (2 মিলি)
পিসিবি সোল্ডার মাস্কঃ কালো, সাদা, হলুদ
পিসিবি পৃষ্ঠ সমাপ্তঃ HASL সীসা মুক্ত, ডুব ENIG, কেম টিন, ফ্ল্যাশ গোল্ড, OSP, গোল্ড আঙুল, Peelable, ডুব সিলভার
কিংবদন্তিঃ সাদা
ই-টেস্টঃ ১০০% এওআই, এক্স-রে, ফ্লাইং প্রোব টেস্ট।
রূপরেখা: রুট এবং স্কোর/ভি-কাট
পরিদর্শন মানঃ আইপিসি-এ-৬১০সিসি ক্লাস-২
সার্টিফিকেটঃ UL (E503048),ISO9001/ISO14001/IATF16949
প্রবাহিত প্রতিবেদন: চূড়ান্ত পরিদর্শন, ই-পরীক্ষা, সোল্ডারযোগ্যতা পরীক্ষা, মাইক্রো বিভাগ এবং আরও অনেক কিছু
