Created with Pixso. FR4 TG135 মেটাল কোর 2 স্তর PCB বোর্ড ডাবল স্তর PCB OEM ODM

FR4 TG135 মেটাল কোর 2 স্তর PCB বোর্ড ডাবল স্তর PCB OEM ODM

ব্র্যান্ড নাম: TECircuit
মডেল নম্বর: TEC0031
MOQ: নমুনার জন্য 1 পিসি, বাল্কের জন্য 100 পিসি
মূল্য: USD 1.99 ~ USD9.99/pcs
বিতরণ সময়: 5-15 ওয়াটক দিন
অর্থ প্রদানের শর্তাবলী: এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
UL,ISO 9001, ISO 14001, ISO 13485, ITAF 16949, ROHS,REACH. W
ব্র্যান্ড:
শেনজেন টিসির্কিট ইলেক্ট্রনিক্স কোং, লিমিটেড
পণ্যের ধরন:
পিসিবি, উচ্চ ফ্রিকোয়েন্সি বোর্ড, অনমনীয় পিসিবি, অনমনীয় বোর্ড, নমনীয় বোর্ড, অনমনীয়-ফ্লেক্স পিসিব
আইটেম নং:
R0020
সেবা:
পিসিবিএ পরিষেবা
প্যাকেজিং বিবরণ:
ভ্যাকুয়াম প্যাকেজ + শক্ত কাগজ বাক্স
যোগানের ক্ষমতা:
৫০০০০ পিসি/মাস
বিশেষভাবে তুলে ধরা:

FR4 TG135 2 স্তর PCB বোর্ড

,

ধাতব কোর ২ স্তর পিসিবি

,

OEM ডাবল লেয়ার পিসিবি

পণ্যের বর্ণনা
FR4 TG135 মেটাল কোর ২ লেয়ার পিসিবি বোর্ড
FR4 TG135 উপাদান সহ পেশাদার ডাবল-লেয়ার পিসিবি বোর্ড, মেটাল কোর নির্মাণ সহ, OEM এবং ODM পরিষেবার জন্য উপলব্ধ।
পণ্যের স্পেসিফিকেশন
স্তর ২ স্তর
উপাদান FR4 TG135
বোর্ডের পুরুত্ব ০.৮ মিমি
তামার পুরুত্ব অভ্যন্তরীণ ৪৩μm / বাহ্যিক ৪৩μm
পৃষ্ঠের চিকিৎসা নিমজ্জন সোনা ২U"
গর্তের পুরুত্ব ≥২৫μm
বিশেষ বৈশিষ্ট্য কয়েল বোর্ড
পণ্যের ছবি

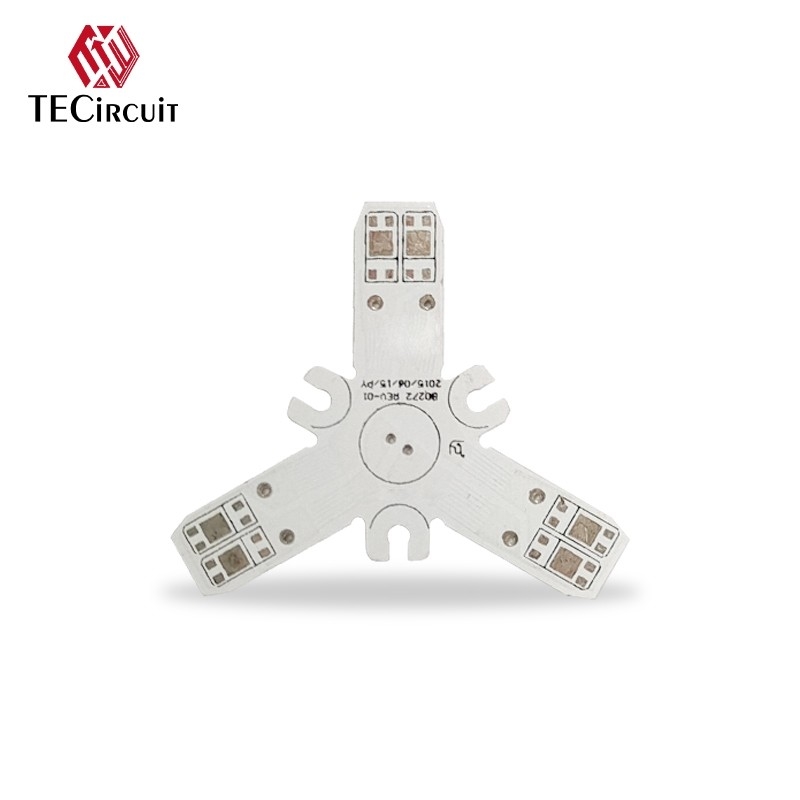

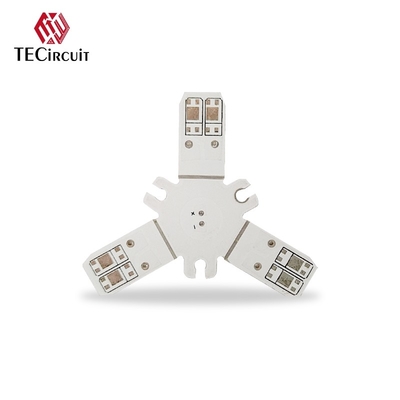

FR4 TG135 Metal Core PCB Board close-up view FR4 TG135 Metal Core PCB Board manufacturing sample
TECircuit সম্পর্কে

প্রতিষ্ঠিত: ২০০৪

অবস্থান: শেনজেন, চীন - ইলেকট্রনিক্স ম্যানুফ্যাকচারিং সার্ভিস (EMS) প্রদানকারী

পরিষেবা: কাস্টমাইজযোগ্য EMS PCB ব্যাপক ওয়ান-স্টপ ম্যানুফ্যাকচারিং সলিউশন সরবরাহ করে

মূল পরিষেবা: PCB এবং PCBA, ফ্লেক্সিবল প্রিন্টেড সার্কিট বোর্ড (FPC), কম্পোনেন্ট সোর্সিং, বক্স-বিল্ডিং, টেস্টিং

গুণমান সার্টিফিকেশন: UL, ISO 9001, ISO 14001, ISO 13485, IATF 16949, ROHS এবং REACH অনুবর্তী

উৎপাদন ক্ষমতা
  • স্কিম্যাটিক ডেভেলপমেন্ট এবং PCB লেআউট (Protel, PADS)
  • PCB ফ্যাব্রিকেশন ১-৪০ স্তর থেকে, যার মধ্যে সিঙ্গেল সাইড, ডাবল সাইড, মাল্টি-লেয়ার, HDI বোর্ড অন্তর্ভুক্ত
  • উপাদান সংগ্রহ এবং সাপ্লাই চেইন ম্যানেজমেন্ট
  • প্রোটোটাইপ এবং নতুন পণ্য পরিচিতি (NPI)
  • PCBA SMD প্লেসমেন্ট (0402, QFP, QFN, BGA) এবং থ্রু-হোল অ্যাসেম্বলি সহ
  • IC প্রি-প্রোগ্রামিং এবং ফাংশনাল ভেরিফিকেশন টেস্টিং
  • সম্পূর্ণ ইউনিট অ্যাসেম্বলি এবং বক্স বিল্ডিং পরিষেবা
  • পরিবেশগত কোটিং এবং ইঞ্জিনিয়ারিং সহায়তা
প্রযুক্তিগত স্পেসিফিকেশন
PCB স্তর ১-৪২ স্তর
PCB উপাদান CEM1, CEM3, Rogers, FR-4, High Tg FR-4, অ্যালুমিনিয়াম বেস, হ্যালোজেন ফ্রি
সর্বোচ্চ বোর্ডের আকার ৬২০মিমি × ১১০০মিমি
PCB পুরুত্ব ১.৬ ±০.১মিমি
বাহ্যিক স্তরের তামা ০.৫-৫oz
অভ্যন্তরীণ স্তরের তামা ০.৫-৪oz
ন্যূনতম গর্তের আকার ০.২০মিমি
ন্যূনতম লাইন প্রস্থ/স্পেস ৩/৩mil
পৃষ্ঠের ফিনিশ HASL Leadfree, Immersion ENIG, Chem Tin, Flash Gold, OSP, Gold finger
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
উদ্ধৃতির জন্য কী প্রয়োজন?
PCB: পরিমাণ, জেরবার ফাইল, এবং প্রযুক্তিগত প্রয়োজনীয়তা (উপাদান, পৃষ্ঠের ফিনিশ, তামার পুরুত্ব, বোর্ডের পুরুত্ব)
PCBA: PCB তথ্য, BOM, পরীক্ষার নথি
উৎপাদনের জন্য কোন ফাইল ফরম্যাট গ্রহণ করেন?
PCB জেরবার ফাইল, PCB এর জন্য BOM তালিকা, PCBA এর জন্য পরীক্ষার পদ্ধতি
আমার ফাইল কি নিরাপদ?
আপনার ফাইল সম্পূর্ণ নিরাপদ। আমরা পুরো প্রক্রিয়া জুড়ে গ্রাহকের IP রক্ষা করি এবং কখনও তৃতীয় পক্ষের সাথে নথি শেয়ার করি না।
শিপমেন্ট পদ্ধতি কি?
FedEx, DHL, TNT, UPS, বা গ্রাহক-প্রদত্ত শিপমেন্ট পদ্ধতি
পেমেন্ট পদ্ধতি কি?
অগ্রিম টেলিগ্রাফিক ট্রান্সফার (Advance TT, T/T), PayPal
TECircuit PCB manufacturing facility PCB quality control inspection Advanced PCB assembly linePCB testing and verification process
